Мастер-станция и балансировка: как работает связка master/slave на парковке

Задача звучит так: в паркинге десять машино-мест под зарядки, а свободной мощности на вводе — 60 кВт. Десять станций по 11 кВт дают 110 кВт пиковой нагрузки. Увеличивать мощность через сетевую компанию долго и дорого.

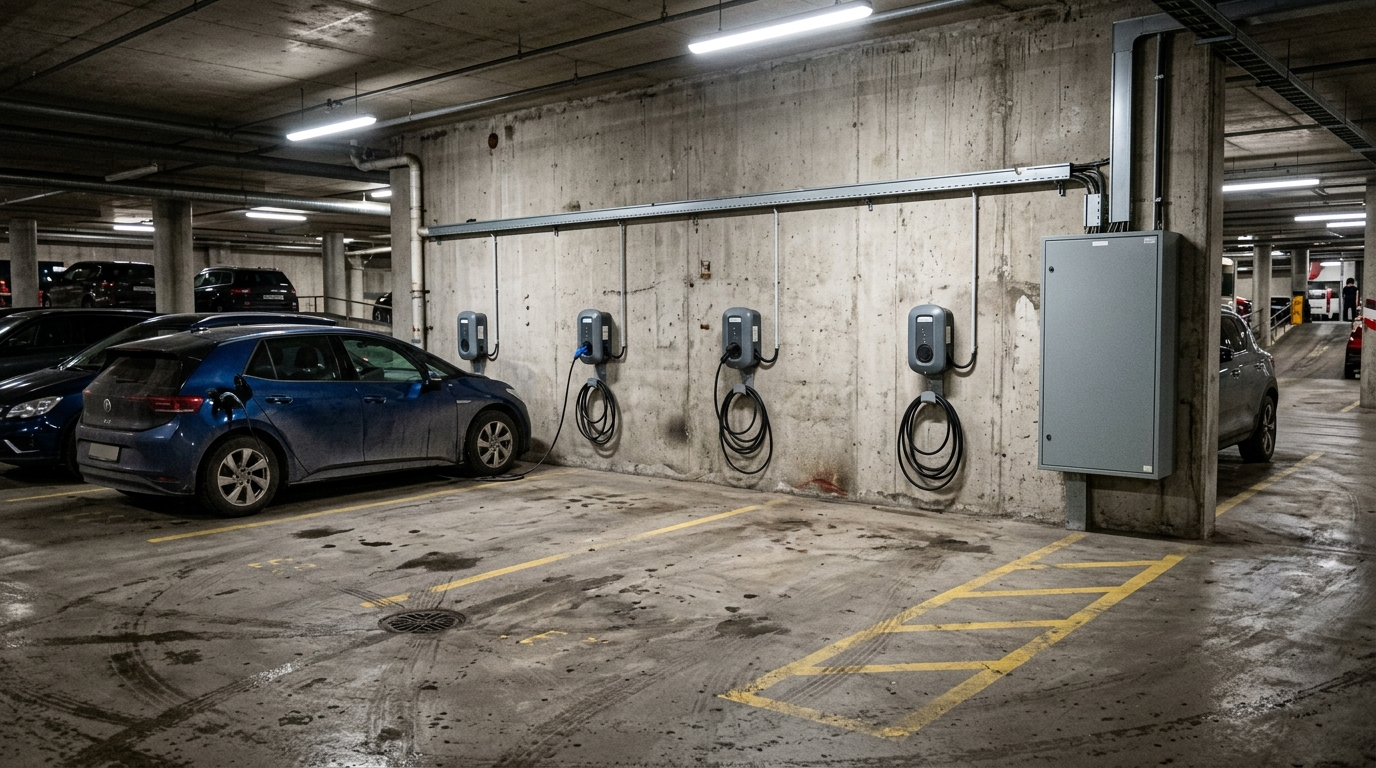

Решение — поставить станции в связку, где одна главная, а остальные подчинённые. Разбираем, как это устроено физически, где спрятаны подводные камни и во что обходится.

Что такое мастер-станция

Мастер (master) — это станция, которая помимо своей основной работы выполняет роль диспетчера. Она знает, сколько мощности сейчас потребляет объект целиком, вычисляет свободный остаток и раздаёт лимиты остальным станциям — слейвам (slave). Слейвы своей инициативы не имеют: они заряжают ровно тем током, который им разрешил мастер.

Ключевая мысль, которую часто упускают: мастер управляет не мощностью станций, а током, который станция разрешает взять автомобилю. Зарядная станция физически не преобразует энергию при AC-зарядке — она лишь сообщает машине по управляющему проводу, какой ток та может потреблять. Всё преобразование делает бортовое зарядное устройство автомобиля.

Отсюда следствие: балансировка работает только с теми машинами, которые корректно отрабатывают команду снижения тока. Все современные электромобили это умеют, но старые экземпляры на вторичном рынке иногда ведут себя непредсказуемо.

Из чего физически состоит связка

1. Измеритель на вводе. Трансформаторы тока (токовые клещи) надеваются на вводные кабели объекта — до точки распределения на зарядки. Именно они дают мастеру картину полного потребления: лифты, освещение, вентиляция, квартиры и только потом зарядки.
2. Мастер-станция. Опрашивает измеритель несколько раз в минуту и пересчитывает лимиты.
3. Слейв-станции. Получают команду и выставляют разрешённый ток.
4. Линия связи между мастером и слейвами.

Самая частая ошибка проектирования — поставить трансформаторы тока не туда. Если надеть их только на линию зарядок, мастер будет видеть исключительно собственное потребление и понятия не иметь, что в доме включились лифты и вентиляция. Смысл динамической балансировки при этом теряется полностью.

Статическая и динамическая балансировка — не одно и то же

Статическая балансировка — это просто деление фиксированного лимита между станциями. Задали 60 кВт на группу, десять станций получают по 6 кВт каждая, и неважно, что происходит в доме. Настраивается один раз, измеритель на вводе не нужен, стоит дешевле.

Динамическая балансировка (DLB) — мастер в реальном времени смотрит на свободный остаток мощности объекта и отдаёт зарядкам всё, что не занято другими потребителями. Ночью, когда дом спит, машины получают почти полный ток. Утром, в пик, лимит автоматически ужимается.

Разница на практике: при статической схеме вы вынуждены закладываться на худший случай и потому недоиспользуете сеть большую часть суток. Динамическая позволяет отдать зарядкам всю неиспользуемую мощность — а это как раз ночь, когда машины и стоят на зарядке.

Как мастер делит мощность между станциями

Алгоритмы у разных производителей отличаются, но сводятся к трём подходам:

• Поровну. Свободная мощность делится на число активных сессий. Просто и предсказуемо, но медленно для всех сразу.
• По очереди (FIFO). Кто первым подключился, тот заряжается на полной мощности; следующие получают остаток. Быстро для одного, обидно для остальных.
• По приоритетам. Станциям присваиваются веса — например, служебному транспорту даётся приоритет. Гибко, но требует настройки и объяснений жильцам.

Для паркинга ЖК обычно выбирают равномерное деление: оно наименее конфликтно, потому что не создаёт ощущения несправедливости.

Порог 6 ампер: почему мощность нельзя делить бесконечно

Это главное техническое ограничение, о котором забывают при планировании.

По стандарту зарядки минимальный ток, который станция может назначить автомобилю, — 6 ампер. Ниже этого значения зарядка не идёт: сессия приостанавливается. Для однофазного подключения 6 А — это примерно 1,4 кВт, для трёхфазного — около 4,1 кВт.

Посчитаем на нашем примере. Свободные 60 кВт, десять трёхфазных станций. Если все десять машин подключатся одновременно, на каждую приходится 6 кВт — это выше порога, всё работает. А вот если свободной мощности осталось 30 кВт, на станцию придётся по 3 кВт — ниже минимума. Мастер в такой ситуации не может дать всем понемногу: он вынужден часть сессий поставить в очередь и обслуживать машины поочерёдно.

Практический вывод: считайте не только суммарную мощность, но и минимальную на одну сессию. Если при худшем сценарии на станцию выходит меньше 4 кВт (для трёхфазной) — балансировка не спасёт, часть машин просто будет ждать.

Как мастер разговаривает со слейвами

Три распространённых варианта:

• RS-485 (Modbus) — проводная шина, станции соединяются витой парой в цепочку. Самый надёжный вариант для паркинга: не зависит от Wi-Fi, не боится помех, работает на сотни метров. Минус — нужен кабель связи, его надо закладывать в проект заранее.
• Ethernet — по локальной сети. Надёжно, но требует коммутаторов и разводки.
• Wi-Fi — без проводов, но в бетонном паркинге с колоннами и металлом это лотерея. Для двух-трёх станций рядом сгодится, для распределённой группы — нет.

Сколько станций можно объединить, зависит от производителя. Например, Pandora Wall-E поддерживает динамическую балансировку в сети до 128 станций — этого хватает на крупный паркинг. Более простые модели ограничены группой из нескольких устройств.

Важный момент при проектировании: кабель связи прокладывается вместе с силовым. Вспомнить о нём после того, как штробы закрыты и стяжка залита, — дорого.

Что будет, если мастер выйдет из строя

Вопрос, который стоит задать поставщику до покупки, а не после. Возможны три сценария поведения слейвов:

• Переход на безопасный минимум. Потеряв связь с мастером, станции падают до заранее заданного низкого тока. Заряжают медленно, но сеть не перегружают. Это правильное поведение.
• Полная остановка. Зарядка прекращается до восстановления связи. Безопасно, но жильцы утром обнаружат разряженные машины.
• Работа на полную мощность. Худший вариант: станции забывают про лимит и выбивают вводной автомат. Если поставщик отвечает на этот вопрос уклончиво — это красный флаг.

Отдельно уточните, что происходит при обрыве линии связи с одной из станций и при отказе трансформаторов тока на вводе.

Локальная балансировка или облако через OCPP

Балансировать нагрузку можно двумя способами, и это разные вещи.

Локальная связка master/slave работает внутри объекта, без интернета. Реакция мгновенная, отказ канала связи с внешним миром на неё не влияет. Это базовый уровень защиты сети.

Smart charging через OCPP — лимиты приходят с сервера оператора. Это позволяет строить сложные сценарии: тарифные расписания, приоритеты по пользователям, интеграцию с биллингом, управление парком с разных объектов. Но зависит от канала связи и работает с задержкой.

Правильная конфигурация для коммерческого объекта — обе сразу: локальная балансировка как страховка от перегрузки, OCPP как инструмент управления и монетизации. Про сам протокол мы подробно писали в материале OCPP в зарядной станции.

Сколько стоит балансировка

Функция обычно идёт отдельной версией станции, а не опцией. Разница в цене на примере нашего каталога:

Плюс трансформаторы тока и кабель связи. Итого надбавка на группу из десяти станций — порядка 150–200 тысяч рублей.

Сравните это с альтернативой: увеличение мощности через сетевую компанию по действующим ставкам обходится от 5 000 ₽ за киловатт. Добрать 50 кВт — это минимум 250 тысяч рублей плюс сроки в несколько месяцев и работы по кабельной линии. Балансировка почти всегда дешевле и быстрее. Развёрнутое сравнение — в статье балансировка нагрузки или увеличение мощности.

Когда балансировка не нужна

• Одна станция в частном доме. Если выделенной мощности хватает с запасом, диспетчеризовать нечего.
• Мощности объекта хватает на все станции одновременно. Редкий, но приятный случай.
• Станции запитаны от отдельного ввода с собственным резервом.

Хотя даже в частном доме однофазная станция с балансировкой имеет смысл, если в доме есть электрокотёл, бойлер или варочная панель: без неё зарядка и духовка вместе легко выбивают вводной автомат.

Чек-лист перед покупкой

1. Уточните, статическая балансировка или динамическая. Это разные функции и разная цена.
2. Проверьте, куда ставятся трансформаторы тока — на общий ввод объекта, а не на линию зарядок.
3. Спросите, по какому каналу общаются мастер и слейвы и заложен ли кабель связи в проект.
4. Узнайте предельное число станций в одной группе.
5. Задайте вопрос про поведение слейвов при отказе мастера — прямо и с формулировкой в договоре.
6. Посчитайте минимальную мощность на сессию в худшем сценарии: меньше 4 кВт на трёхфазную станцию — сигнал, что мест слишком много для этого ввода.
7. Решите, нужен ли OCPP помимо локальной балансировки — если планируете брать деньги за зарядку, нужен.

Что запомнить

Мастер-станция — это не более мощная станция, а станция с ролью диспетчера. Она видит потребление всего объекта через трансформаторы тока на вводе, считает свободный остаток и раздаёт слейвам разрешённый ток. Работает это только при правильно установленном измерителе и проложенной линии связи, а делить мощность бесконечно нельзя из-за порога в 6 ампер.
